水平位移测点是什么？

水平位移测点就像是给建筑物或者土木工程结构安装的“水平位置追踪器”。它主要用来监测这些结构物在水平方向上发生的位移变化情况。

从作用上来说，一方面它是变形监测的好帮手。就好比说有个建筑物在施工过程中或者受到外部自然条件影响后，自身结构可能会发生一些变形。通过在关键位置设置水平位移测点，定期去观测，就能把变形的具体数据给捕捉到，然后工程师拿到这些数据，就能分析判断结构现在的状态稳不稳定。另一方面，它对于安全评估很重要。要是监测发现水平位移超出了正常允许的范围，这就像是敲响了警钟，提醒相关人员得赶紧采取措施，防止出现更严重的安全事故。

至于测点布置，那也是有讲究的。首先得考虑代表性，简单来说，就是得把测点放在那些最能反映结构水平位移特征的地方。比如在基坑工程里，一般会在基坑围护墙或者边坡的顶部每隔平均20米左右就设置一个测点，而且还会在周边的中心位置以及一些有代表性的部位布置专门用于监测深层水平位移的孔，孔里会放测斜管，方便后续用测斜仪测不同深度的水平位移。在水工建筑物比如混凝土坝上，会在坝顶以及坝体内不同高程和部位布置测点，像视准线法、引张线法、激光准直法、垂线法等测量方法对应的测点布置就各有不同。桥梁工程中，关键的桥墩、桥台、主塔这些地方也都会安上测点，之后用全站仪或者GPS之类测量仪器按一定周期去测，就能知道桥梁在各种荷载作用下水平方向有没有异常位移。边坡也一样，在顶部、中部、底部这些不同高度，还有不同地质条件的地方都布置测点，像交会法、自由设站法这些测量手段配合测点，能实时掌握边坡的水平位移动态，分析边坡稳不稳。

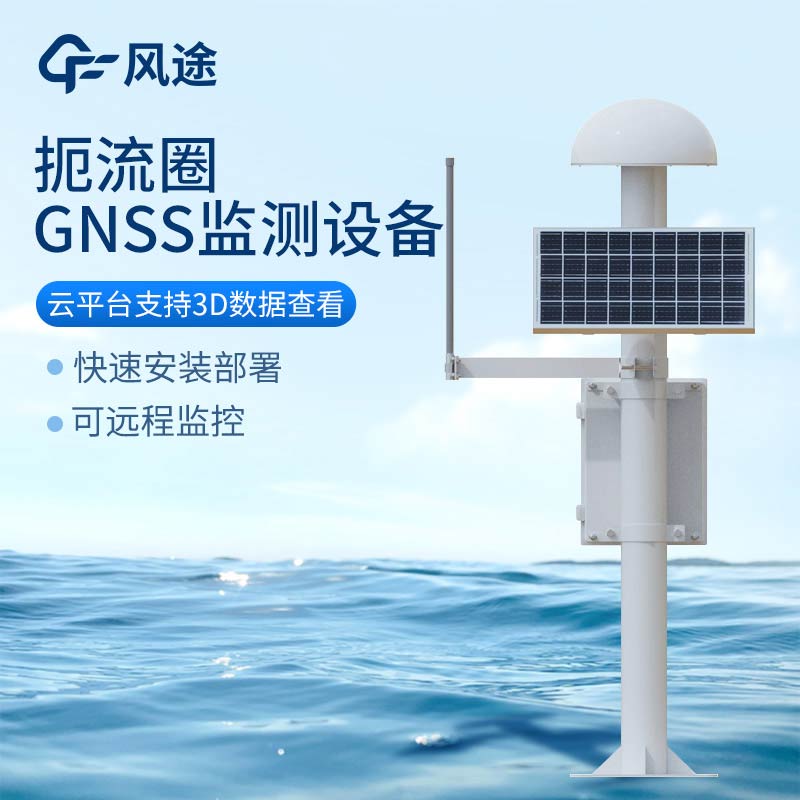

说到测量方法，常见的比如视准线法，它靠的是光学测量仪器的视准线来建一个基准平面，然后测各个点偏离这平面的大小，就能算出水平位移，而且它还能结合不同的测量仪器来更精确地确定测点位置 。引张线法是靠张紧的不锈钢丝当基准线，测测点和钢丝间相对位移来定水平位移，常用于混凝土坝的纵向位移测 。激光准直法就是用激光束代替视线进行照准，它精度挺高，不过成本和维护都相对麻烦些，也多用在直线形的混凝土坝上 。垂线法则是以铅垂线为基准，用坐标仪测不同高程点和铅垂线的相对位移，适用于各种类型混凝土坝，还能测坝基水平位移 。交会法和极坐标法通过测量角度、距离等来确定测点位置变化，全站仪测量就更常见了，靠全站仪测坐标变化算位移，操作方便精度高 。GPS测量全天候都能用，利用卫星信号测坐标，不过在一些信号遮挡多的地方可能会受影响 ?；褂邢窈铣煽拙独状锔缮娌饬浚↖nSAR）、数字摄影测量这些新兴手段，前者可大范围高精度测地表形变，后者通过图像匹配重建来算位移，各有特点但也有局限性。这些水平位移测点以及配套的测量方法，都是为了能精准地把结构物在水平方向上的位移情况给监测出来，方便工程人员随时掌握建筑或者设施的健康状态，好及时做决策应对可能出现的问题。
