水质电导率传感器

一．水质电导率传感器应用环境说明

水质电导率传感器又称水质在线电导率监测传感器，水质电导率传感器是在实验室、工业生产和探测领域里被用来测量超纯水、纯水、饮用水、污水等各种溶液的电导性或水标本整体离子的浓度的传感器。用于环境水质检测、各种高/低离子强度的水样测试，能够满足大多数工业/环境应用对在线电导率测量的要求。

信号输出：RS485（MODBUS-RTU）。

内部信号隔离技术，搞干扰性强。

良好的再现性，热稳定性，低漂移，体积小，响应速度快

安装方便，简单，3/4NPT管螺纹，便于沉入式安装或安装在管道和罐体

性能稳定，使用寿命长

IP68防水标准

24*1.2 18*1.5*2 28*2 2

二．水质电导率传感器技术性能和规格

1.水质电导率传感器技术参数

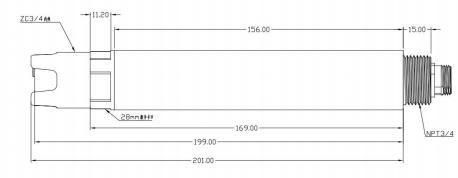

2.水质电导率传感器尺寸图

传感器接头为M12航空插头连接器5芯母座

三．水质电导率传感器安装和电气连接

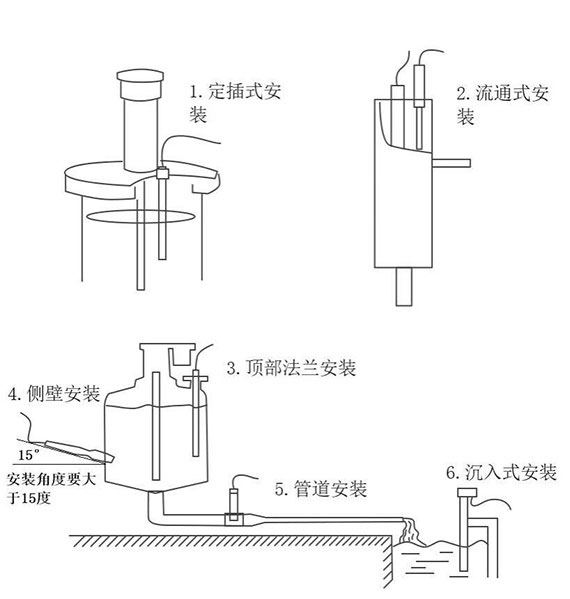

1.水质电导率传感器安装

注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。

2.水质电导率传感器电气安装

线缆为5芯屏蔽线，线序定义：棕色-电源线（12~24VDC）

黑色-地线（GND）

蓝色-485A绿色-485B

黄色-4-20mA电流输出（未用可悬空）

通电前应仔细检查接线顺序，避免因接线错误而造成不必要的损失。

四．水质电导率传感器维护和保养

1.使用和维护

常规的电极需要进行周期性的清洗和校准，保养周期由客户根据自己的工况来决定。常规电极的清洗方法：用软毛刷清除附着物（注意避免划伤电极表面），再用蒸馏水清洗，之后进行校准操作。
